一、我國鋼號表示方法概述
    鋼的牌號簡稱鋼號，是對每一種具體鋼產(chǎn)品所取的名稱，是人們了解鋼的一種共同語言。我國的鋼號表示方法，根據(jù)國家標(biāo)準(zhǔn)《鋼鐵產(chǎn)品牌號表示方法》（GB221-79）中規(guī)定，采用漢語拼音字母、化學(xué)元素符號和阿拉伯?dāng)?shù)字相結(jié)合的方法表示。即：
    ①鋼號中化學(xué)元素采用國際化學(xué)符號表示，例如Si,Mn,Cr……等?；旌舷⊥猎赜谩癛E”（或“Xt”）表示。
    ②產(chǎn)品名稱、用途、冶煉和澆注方法等，一般采用漢語拼音的縮寫字母表示，見表。
    ③鋼中主要化學(xué)元素含量（%）采用阿拉伯?dāng)?shù)字表示。

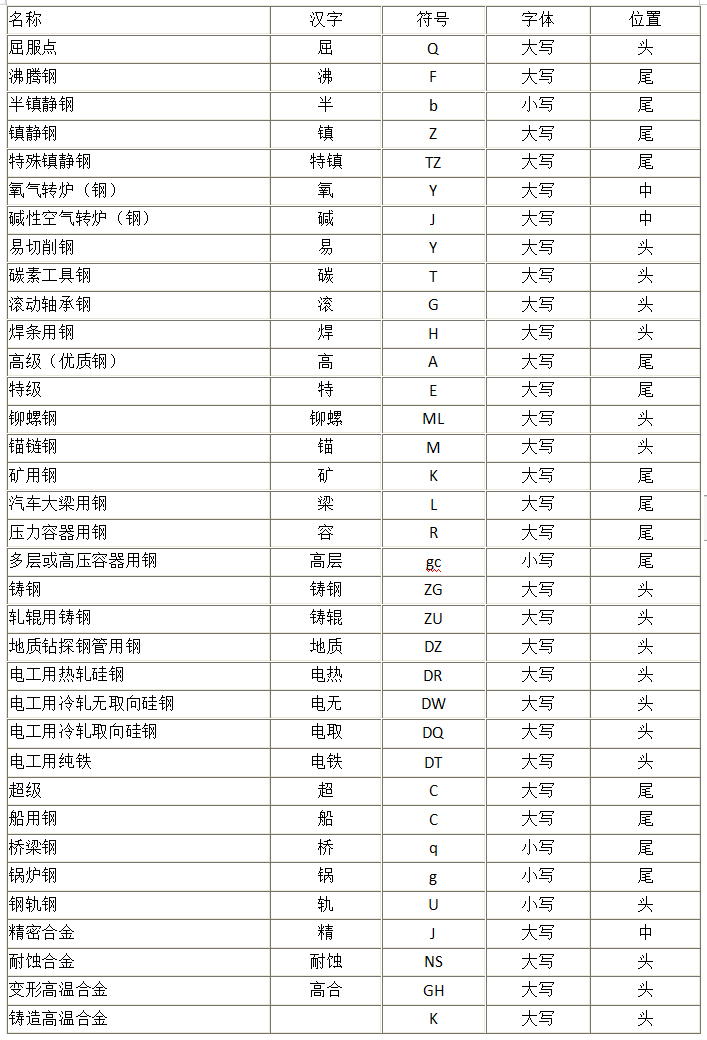

表：GB標(biāo)準(zhǔn)鋼號中所采用的縮寫字母及其涵義

 二、我國鋼號表示方法的分類說明
    1．碳素結(jié)構(gòu)鋼
    ①由Q+數(shù)字+質(zhì)量等級符號+脫氧方法符號組成。它的鋼號冠以“Q”，代表鋼材的屈服點(diǎn)，后面的數(shù)字表示屈服點(diǎn)數(shù)值，單位是MPa例如Q235表示屈服點(diǎn)（σs）為235 MPa的碳素結(jié)構(gòu)鋼。
    ②必要時鋼號后面可標(biāo)出表示質(zhì)量等級和脫氧方法的符號。質(zhì)量等級符號分別為A、B、C、D。脫氧方法符號：F表示沸騰鋼；b表示半鎮(zhèn)靜鋼：Z表示鎮(zhèn)靜鋼；TZ表示特殊鎮(zhèn)靜鋼，鎮(zhèn)靜鋼可不標(biāo)符號，即Z和TZ都可不標(biāo)。例如Q235-AF表示A級沸騰鋼。
    ③專門用途的碳素鋼，例如橋梁鋼、船用鋼等，基本上采用碳素結(jié)構(gòu)鋼的表示方法，但在鋼號最后附加表示用途的字母。
    2．優(yōu)質(zhì)碳素結(jié)構(gòu)鋼
    ①鋼號開頭的兩位數(shù)字表示鋼的碳含量，以平均碳含量的萬分之幾表示，例如平均碳含量為0.45%的鋼，鋼號為“45”，它不是順序號，所以不能讀成45號鋼。
    ②錳含量較高的優(yōu)質(zhì)碳素結(jié)構(gòu)鋼，應(yīng)將錳元素標(biāo)出，例如50Mn。
    ③沸騰鋼、半鎮(zhèn)靜鋼及專門用途的優(yōu)質(zhì)碳素結(jié)構(gòu)鋼應(yīng)在鋼號最后特別標(biāo)出，例如平均碳含量為0.1%的半鎮(zhèn)靜鋼，其鋼號為10b。
    3．碳素工具鋼
    ①鋼號冠以“T”，以免與其他鋼類相混。
    ②鋼號中的數(shù)字表示碳含量，以平均碳含量的千分之幾表示。例如“T8”表示平均碳含量為0.8%。
    ③錳含量較高者，在鋼號最后標(biāo)出“Mn”，例如“T8Mn”。
    ④高級優(yōu)質(zhì)碳素工具鋼的磷、硫含量，比一般優(yōu)質(zhì)碳素工具鋼低，在鋼號最后加注字母“A”，以示區(qū)別，例如“T8MnA”。
    4．易切削鋼
    ①鋼號冠以“Y”，以區(qū)別于優(yōu)質(zhì)碳素結(jié)構(gòu)鋼。
    ②字母“Y”后的數(shù)字表示碳含量，以平均碳含量的萬分之幾表示，例如平均碳含量為0.3%的易切削鋼，其鋼號為“Y30”。
    ③錳含量較高者，亦在鋼號后標(biāo)出“Mn”，例如“Y40Mn”。
    5．合金結(jié)構(gòu)鋼
    ①鋼號開頭的兩位數(shù)字表示鋼的碳含量，以平均碳含量的萬分之幾表示，如40Cr。
    ②鋼中主要合金元素，除個別微合金元素外，一般以百分之幾表示。當(dāng)平均合金含量＜1.5%時，鋼號中一般只標(biāo)出元素符號，而不標(biāo)明含量，但在特殊情況下易致混淆者，在元素符號后亦可標(biāo)以數(shù)字“1”，例如鋼號“12CrMoV”和“12Cr1MoV”，前者鉻含量為0.4-0.6%，后者為0.9-1.2%，其余成分全部相同。當(dāng)合金元素平均含量≥1.5%、≥2.5%、≥3.5%……時，在元素符號后面應(yīng)標(biāo)明含量，可相應(yīng)表示為2、3、4……等。例如18Cr2Ni4WA。
    ③鋼中的釩V、鈦Ti、鋁AL、硼B(yǎng)、稀土RE等合金元素，均屬微合金元素，雖然含量很低，仍應(yīng)在鋼號中標(biāo)出。例如20MnVB鋼中。釩為0.07-0.12%，硼為0.001-0.005%。
    ④高級優(yōu)質(zhì)鋼應(yīng)在鋼號最后加“A”，以區(qū)別于一般優(yōu)質(zhì)鋼。
    ⑤專門用途的合金結(jié)構(gòu)鋼，鋼號冠以（或后綴）代表該鋼種用途的符號。例如，鉚螺專用的30CrMnSi鋼，鋼號表示為ML30CrMnSi。
    6．低合金高強(qiáng)度鋼
    ①鋼號的表示方法，基本上和合金結(jié)構(gòu)鋼相同。
    ②對專業(yè)用低合金高強(qiáng)度鋼，應(yīng)在鋼號最后標(biāo)明。例如16Mn鋼，用于橋梁的專用鋼種為“16Mnq”，汽車大梁的專用鋼種為“16MnL”，壓力容器的專用鋼種為“16MnR”。
    7．彈簧鋼
    彈簧鋼按化學(xué)成分可分為碳素彈簧鋼和合金彈簧鋼兩類，其鋼號表示方法，前者基本上與優(yōu)質(zhì)碳素結(jié)構(gòu)鋼相同，后者基本上與合金結(jié)構(gòu)鋼相同。
    8．滾動軸承鋼
    ①鋼號冠以字母“G”，表示滾動軸承鋼類。
    ②高碳鉻軸承鋼鋼號的碳含量不標(biāo)出，鉻含量以千分之幾表示。例如GCr15。滲碳軸承鋼的鋼號表示方法，基本上和合金結(jié)構(gòu)鋼相同。
    9．合金工具鋼和高速工具鋼
    ①合金工具鋼鋼號的平均碳含量≥1.0%時，不標(biāo)出碳含量；當(dāng)平均碳含量＜1.0%時，以千分之幾表示。例如Cr12、CrWMn、9SiCr、3Cr2W8V。
    ②鋼中合金元素含量的表示方法，基本上與合金結(jié)構(gòu)鋼相同。但對鉻含量較低的合金工具鋼鋼號，其鉻含量以千分之幾表示，并在表示含量的數(shù)字前加“0”，以便把它和一般元素含量按百分之幾表示的方法區(qū)別開來。例如Cr06。
    ③高速工具鋼的鋼號一般不標(biāo)出碳含量，只標(biāo)出各種合金元素平均含量的百分之幾。例如鎢系高速鋼的鋼號表示為“W18Cr4V”。鋼號冠以字母“C”者，表示其碳含量高于未冠“C”的通用鋼號。
    10．不銹鋼和耐熱鋼
    ①鋼號中碳含量以千分之幾表示。例如“2Cr13”鋼的平均碳含量為0.2%；若鋼中含碳量≤0.03%或≤0.08%者,鋼號前分別冠以“00”及“0”表示之，例如00Cr17Ni14Mo2、0Cr18 Ni9等。
    ②對鋼中主要合金元素以百分之幾表示，而鈦、鈮、鋯、氮……等則按上述合金結(jié)構(gòu)鋼對微合金元素的表示方法標(biāo)出。
    11．焊條鋼
    它的鋼號前冠以字母“H”，以區(qū)別于其他鋼類。例如不銹鋼焊絲為“H2Cr13”，可以區(qū)別于不銹鋼“2Cr13”。
    12．電工用硅鋼
    ①鋼號由字母和數(shù)字組成。鋼號頭部字母DR表示電工用熱軋硅鋼，DW表示電工用冷軋無取向硅鋼，DQ表示電工用冷軋取向硅鋼。
    ②字母之后的數(shù)字表示鐵損值（W/kg）的100倍。
    ③鋼號尾部加字母“G”者，表示在高頻率下檢驗(yàn)的；未加“G”者，表示在頻率為50周波下檢驗(yàn)的。
    例如鋼號DW470表示電工用冷軋無取向硅鋼產(chǎn)品在50赫頻率時的最大單位重量鐵損值為4.7W/kg。
    13．電工用純鐵
    ①它的牌號由字母“DT”和數(shù)字組成，“DT”表示電工用純鐵，數(shù)字表示不同牌號的順序號，例如DT3。
    ②在數(shù)字后面所加的字母表示電磁性能：A——高級、E——特級、C——超級，例如DT8A。
    三、部分新老鋼號對照
    1、碳結(jié)鋼新、老標(biāo)準(zhǔn)鋼號對照。
    GB700-88新標(biāo)準(zhǔn)系參照采用國際標(biāo)準(zhǔn)ISO630《結(jié)構(gòu)鋼》，而GB700-79舊標(biāo)準(zhǔn)主要參照前蘇聯(lián)IOCT380，因此兩者的鋼號表示方法以及對各鋼號所規(guī)定的技術(shù)要求都不相同，現(xiàn)將新舊標(biāo)準(zhǔn)鋼號對照如下。

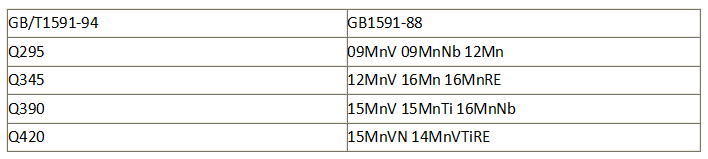

   2、低合金鋼目前采用GB/T1591-94代替1591-88，現(xiàn)將部分新老鋼號對照如下：
